水布埡水電站壩址位于清江中游的巴東縣水布埡鎮，上距恩施117km，下距隔河巖92km, 距清江入長江口153km，是清江梯級開發的龍頭樞紐。水庫正常蓄水位400m，相應庫容43.12億立方米，總庫容45.8億立方米，裝機容量1840MW，是以發電為主，并兼顧防洪、航運等的水利樞紐工程。
水布埡水電站大壩全景
水布埡電廠溢洪道弧形工作門2×2700kN液壓啟閉機為表孔弧形工作門的專用啟閉設備，共有5孔，5套液壓啟閉機，啟閉機布置采用“一機一站”。每扇弧形工作門配置一套液壓泵站，每套液壓泵站設3臺油泵-電機組、一套控制柜、一套動力柜。液壓泵站的3臺油泵-電機組可同時工作或單獨工作，互為備用。
本次項目改造系統組成
本次微特主要負責對水布埡電廠溢洪道閘門電氣控制系統進行改造、升級、換新，包括五套控制柜（包含柜內元器件）、五套動力柜（包含柜內元器件）、集中控制系統、開度儀、電線電纜等。

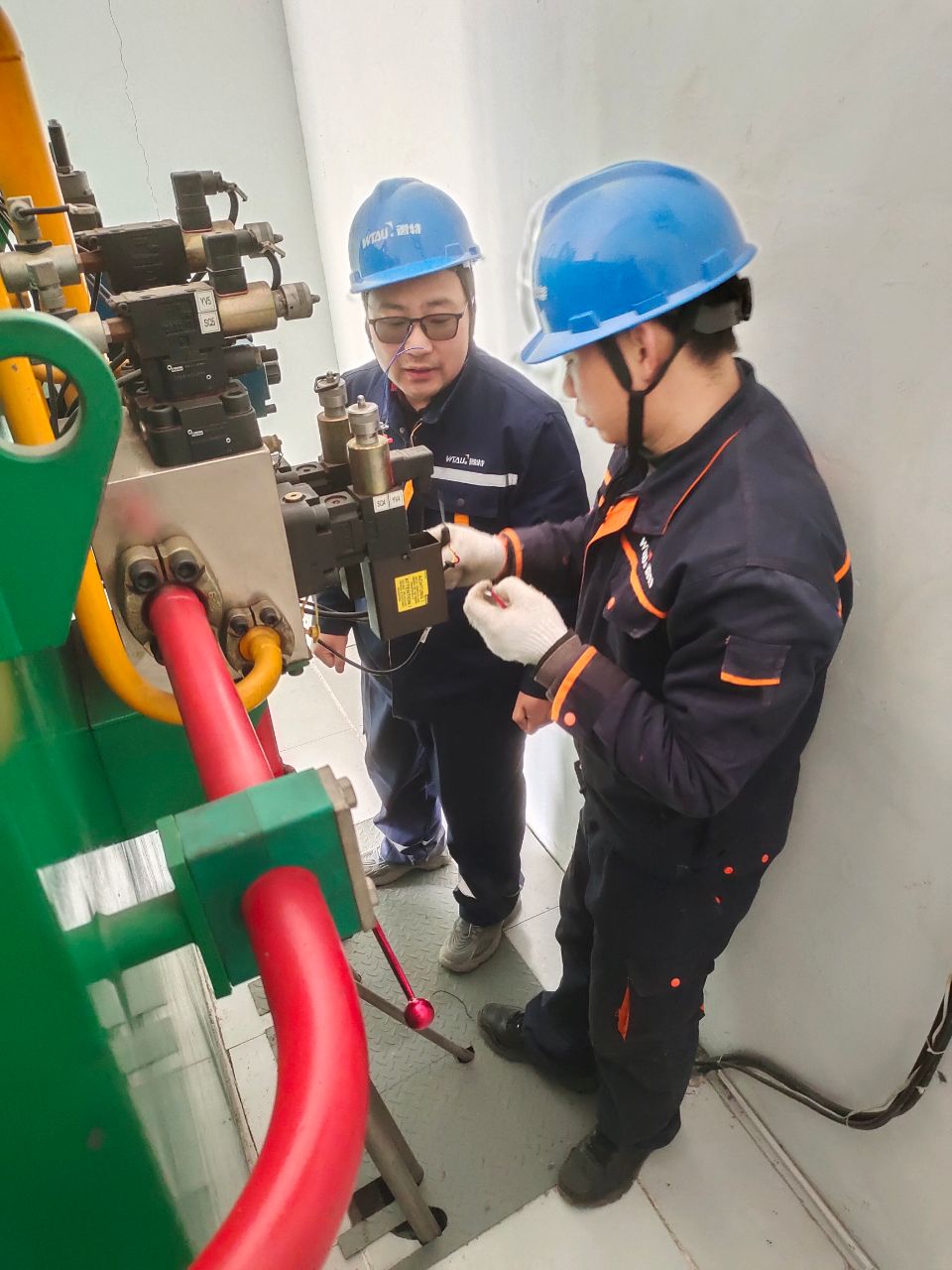

微特工程師現場施工

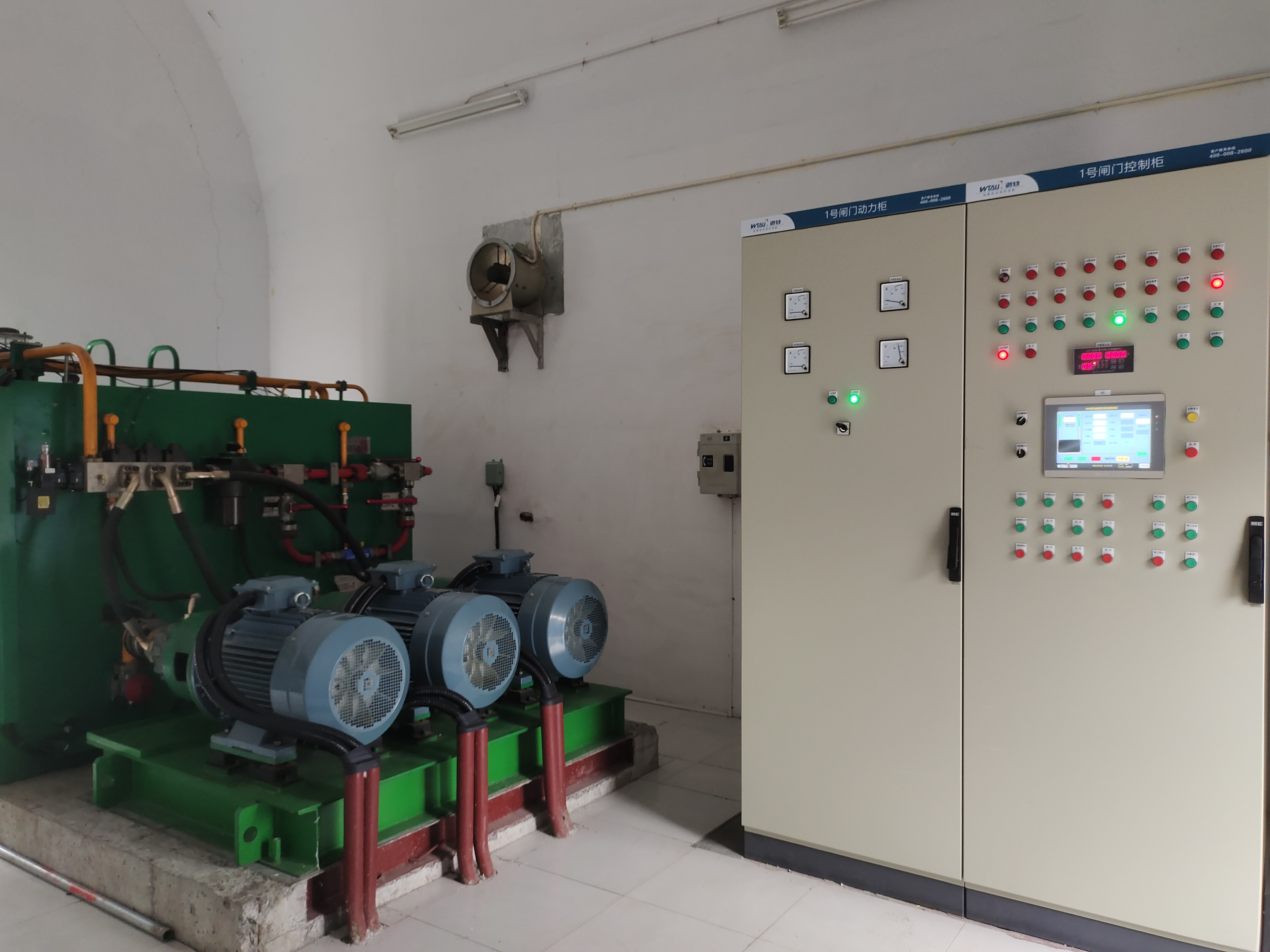

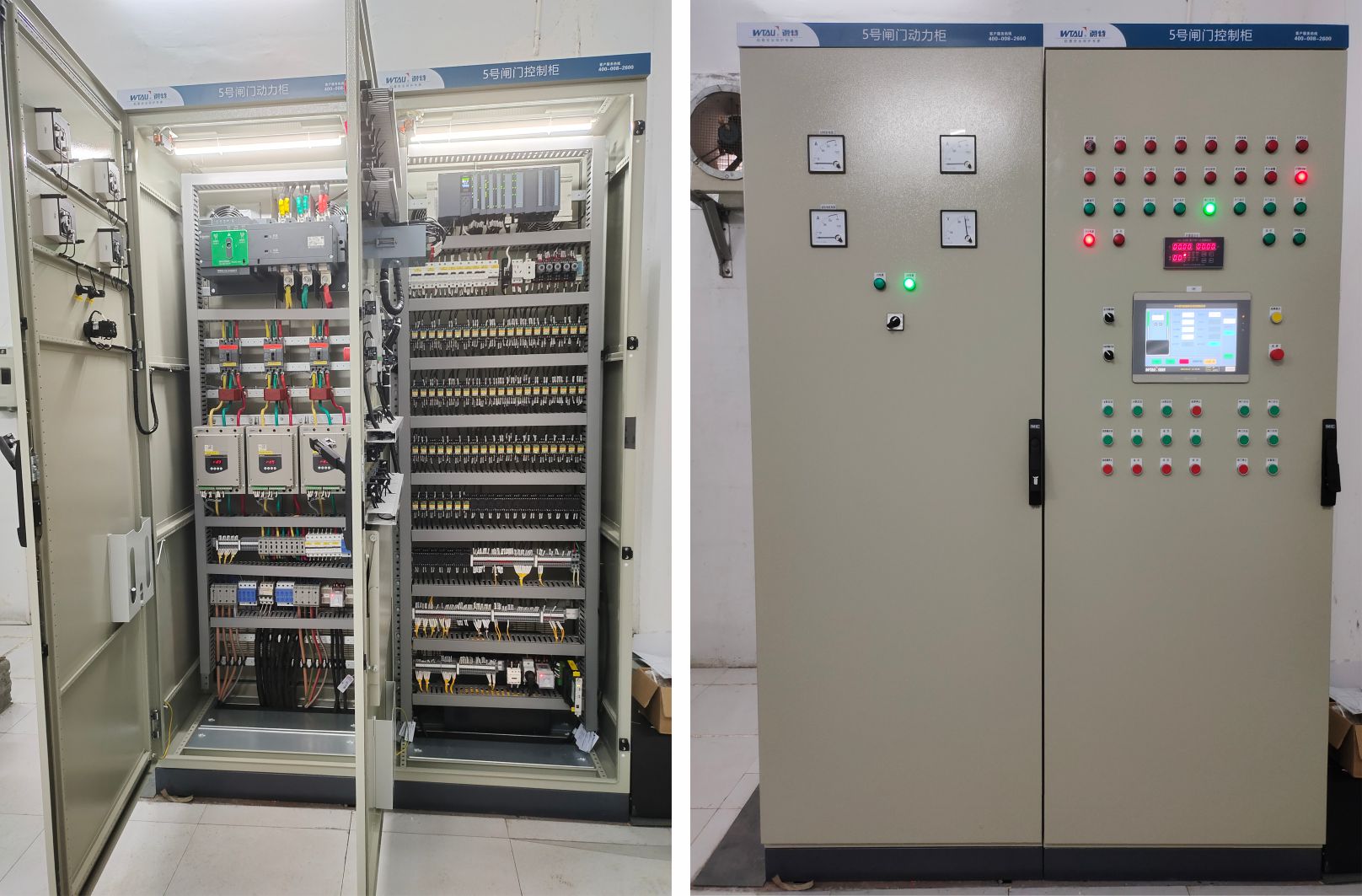

施工完成效果圖
本次改造過程中，電機啟動方式由星型啟動、三角型運行方式升級改造為軟啟動器啟動方式；動力柜進線電源采用雙回路供電，原先經接觸器控制切換，現升級改造成雙電源互投裝置切換電路；施耐德Modicon TSX Premium系列PLC升級成西門子S7-1500系列PLC，并重新編制程序；溢洪道工作門閘門開度儀整體更換成微特閘門開度儀，將原機械式限位開關升級為微特光電式限位開關，增設獨立的微特閘門開度顯示儀表。

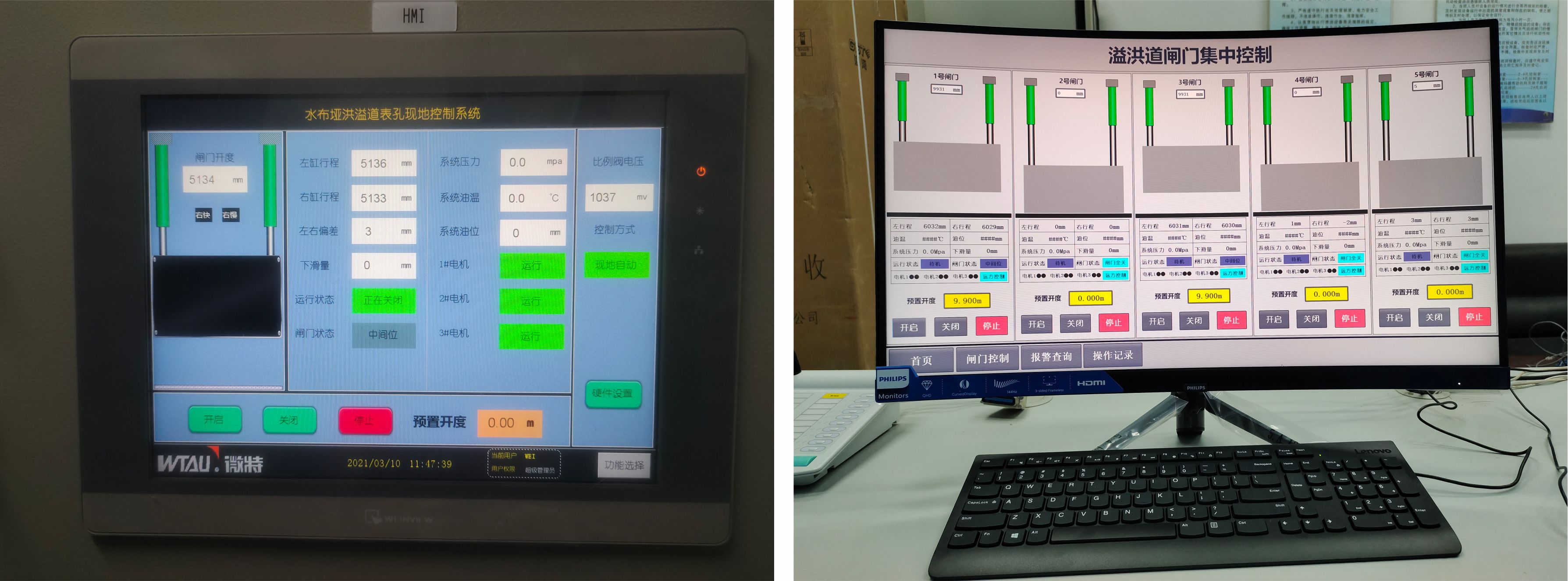

現地、集中控制系統
弧形工作門的開啟或關閉可通過操作現地控制室或集控室內的設備實現。集控室和現地控制室的通訊網絡原先采用單光纖以太環網模式，現改造成雙光纖星型以太網模式。通訊網絡設備由集控室的一臺以太網光纖交換機、現地控制室的5臺以太網光纖交換機和5套現地站以太網通信模塊、光纖及輔件等設備組成，本項目實施過程中將對這些設備進行升級換新及調試。
改造完成后現場試運行
通過現場持續不斷的運行試驗，該項目嚴格按照施工要求如期通過客戶驗收，現已正常投入使用，為即將到來的汛期提供了可靠保障，微特產品也將持續為水布埡電廠保駕護航！
